直流無刷行星減速電機
- 產品簡介: 直流無刷行星減速電機是直流無刷電機與行星減速機組裝成一體的電動機，是一種具有廣泛通用性的新型減速電機。廣泛應用于工業自動化、包裝機械、道閘、VGA小車、醫療
- 咨詢熱線：13570023444
-
-
產品詳情
-
聯系我們
■產品特點
◆造型美觀、產品種類齊全；
◆體積小、高效率，低能耗；
◆承載力大、輸出扭矩大；
◆低噪音、低溫升、運行平穩；
◆性能安全、使用壽命長、維護成本低；
◆可根據實際需求加工定制。
■規格參數
◆直流無刷電機性能參數
| 規格 | 輸出功率（W） | 電壓（VDC） | 額定轉速（RPM） | 額定力矩（N.m） | 機身長度（mm） | 減速機可配 | 剎車可配 | 備注 |
| 60 | 30 | 12/24 | 3000 | 0.1 | 50 | 是 | 是 | 可定制 |
| 60 | 12/24/310 | 3000 | 0.22 | 70 | 是 | 是 | 可定制 | |
| 100 | 24/48/310 | 3000 | 0.33 | 90 | 是 | 是 | 可定制 | |
| 200 | 24/48/310 | 3000 | 0.67 | 110 | 是 | 是 | 可定制 | |
| 80 | 60 | 24/310 | 3000 | 0.2 | 47.5 | 是 | 是 | 可定制 |
| 120 | 24/310 | 3000 | 0.4 | 80 | 是 | 是 | 可定制 | |
| 200 | 24/310 | 3000 | 0.66 | 100 | 是 | 是 | 可定制 | |
| 90 | 200 | 24/48/310 | 3000 | 0.67 | 80 | 是 | 是 | 可定制 |
| 400 | 24/48/310 | 3000 | 1.34 | 100 | 是 | 是 | 可定制 | |
| 750 | 48/310 | 3000 | 2.5 | 120 | 是 | 是 | 可定制 | |
| 1000 | 48/310 | 3000 | 3.34 | 140 | 是 | 是 | 可定制 | |
| 110 | 1000 | 48/310 | 3000 | 3.34 | 120 | 是 | 是 | 可定制 |
| 1500 | 48/310 | 3000 | 5.0 | 150 | 是 | 是 | 可定制 | |
| 2000 | 48/310 | 3000 | 6.67 | 180 | 是 | 是 | 可定制 |
◆行星減速機性能參數
| 規 格 | 級數 | 減速比 | 60PF | 80PF | 90PF | 115PF | 142PF |
| 額定輸出力矩（N.m） | 1 | 3 | 18 | 40 | 50 | 125 | 290 |
| 4 | 36 | 90 | 110 | 230 | 460 | ||
| 5 | 40 | 110 | 125 | 260 | 550 | ||
| 6 | 20 | 40 | 50 | 90 | 340 | ||
| 7 | 20 | 40 | 50 | 90 | 340 | ||
| 8 | 12 | 22 | 32 | 70 | 210 | ||
| 10 | 12 | 22 | 32 | 70 | 210 | ||
| 2 | 12 | 36 | 90 | 110 | 230 | 460 | |
| 15 | 40 | 110 | 125 | 260 | 550 | ||
| 16 | 36 | 90 | 110 | 230 | 460 | ||
| 20 | 40 | 110 | 125 | 260 | 550 | ||
| 25 | 40 | 110 | 125 | 260 | 550 | ||
| 28 | 36 | 90 | 110 | 230 | 460 | ||
| 30 | 18 | 40 | 50 | 125 | 290 | ||
| 35 | 40 | 110 | 125 | 260 | 550 | ||
| 40 | 36 | 90 | 110 | 230 | 460 | ||
| 50 | 40 | 110 | 125 | 260 | 550 | ||
| 60 | 20 | 40 | 50 | 90 | 340 | ||
| 70 | 20 | 40 | 50 | 90 | 340 | ||
| 80 | 12 | 22 | 32 | 70 | 210 | ||
| 100 | 12 | 22 | 32 | 70 | 210 | ||
| 裝置電機軸孔徑（mm） | 1,2 | 3～100 | 6～14 | 14～19 | 14～19 | 16～24 | 19～35 |
| 最大輸出力矩（N.m） | 1,2 | 3～100 | 二倍額定輸出力矩 | ||||
| 額定輸入轉速（RPM） | 1,2 | 3～100 | 3000 | 3000 | 3000 | 3000 | 3000 |
| 背隙（arcmin） | 1 | 3～10 | ≤10 | ≤10 | ≤10 | ≤10 | ≤10 |
| 2 | 12～100 | ≤12 | ≤12 | ≤12 | ≤12 | ≤12 | |
| 扭轉剛性（N.m/arcmin） | 1,2 | 3～100 | 1.8 | 4.7 | 4.85 | 11 | 55 |
| 容許徑向力（N） | 1,2 | 3～100 | 220 | 400 | 430 | 1000 | 4500 |
| 容許軸向力（N） | 1,2 | 3～100 | 240 | 420 | 450 | 1240 | 4800 |
| 使用壽命（h） | 1,2 | 3～100 | 20000 | ||||
| 效率η（%） | 1 | 3～10 | ≥96 | ||||
| 2 | 12～100 | ≥94 | |||||
| 使用溫度（℃） | 1,2 | 3～100 | -20℃～80℃ | ||||
| 防護等級 | 1,2 | 3～100 | IP65 | ||||
| 潤滑 | 1,2 | 3～100 | 合成潤滑油脂 | ||||
| 安裝方向 | 1,2 | 3～100 | 任意方向 | ||||
| 噪音值（dB） | 1,2 | 3～100 | ≤58 | ≤60 | ≤62 | ≤65 | ≤68 |
| 重量（Kg） | 1 | 3～10 | 1.7 | 4.4 | 4.4 | 12 | 26.5 |
| 2 | 12～100 | 1.9 | 5 | 5 | 14 | 29.6 | |
■產品尺寸

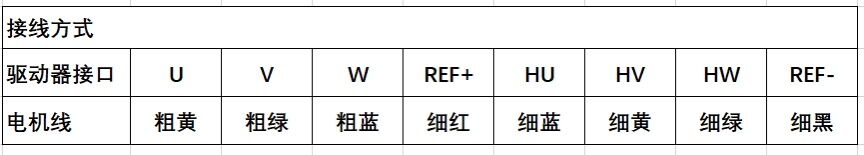

■接線說明
