直流無刷蝸輪蝸桿減速電機
- 產品簡介： 直流無刷蝸輪蝸桿減速電機是直流無刷電機與NMRV蝸輪蝸桿減速機組裝成一體的一種電機。廣泛應用于醫療機械、自動開關門等機械行業。
- 咨詢熱線：13570023444
-
-
產品詳情
-
聯系我們
■產品特點
◆外形精美、產品種類齊全；
◆體積小、重量輕，強度優越；
◆低噪音、運行平穩、散熱性能高；
◆低溫升、使用壽命長、維護成本低；
◆可根據實際需求加工定制。
■規格參數
◆直流無刷電機性能參數
| 規格型號 | 90BLD200-24-30B | 90BLD200-310-30B | 90BLD400-48-30B | 90BLD400-310-30B | 90BLD750-48-30B | 90BLD750-310-30B |
| 額定轉速（RPM） | 3000 | |||||
| 空載轉速（RPM） | 3800 | |||||
| 法蘭尺寸（mm） | 90x90 | |||||
| 機身長度L（mm） | 80 | 100 | 120 | |||
| 額定功率（W） | 200 | 400 | 750 | |||
| 輸入電壓（V） | DC24 | AC220 | DC48 | AC220 | DC48 | AC220 |
| 額定力矩（N.m） | 0.67 | 0.67 | 1.34 | 1.34 | 2.5 | 2.5 |
| 堵轉力矩（N.m） | 2.01 | 2.01 | 4.02 | 4.02 | 7.5 | 7.5 |
| 額定電流（A） | 10 | 1.09 | 10 | 2.18 | 16 | 4.09 |
| 最大電流（A） | 20 | 2.18 | 20 | 4.36 | 32 | 8.18 |
◆NMRV蝸輪減速機容許力矩（N.m）
| 功率（W） | 減速比 | 7.5 | 10 | 15 | 20 | 25 | 30 | 40 | 50 | 60 | 80 | 100 |
| 200 |
額定轉速 3000RPM |
3.82 | 5.09 | 7.64 | 10.19 | 12.73 | 15.28 | 20.37 | 25.47 | 30.56 | 40.75 | 50 |
| 400 | 7.64 | 10.18 | 15.28 | 20.38 | 25.46 | 30.56 | 40.74 | 50.94 | 61.12 | 81.5 | 100 | |
| 750 | 14.33 | 19.1 | 28.65 | 38.2 | 47.75 | 57.3 | 76.4 | 95.5 | 114.6 | 152.8 | 191 |
●備注：客戶根據自身實際需求，NMRV蝸輪減速機可配型號有：NMRV25、NMRV30、NMRV40、NMRV50、NMRV63、NMRV75、NMRV90。
■產品尺寸

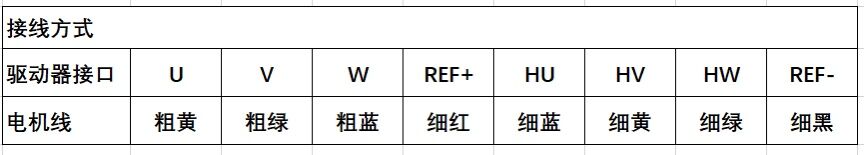

■接線說明
