90系列無刷減速電機
- 產品簡介： 無刷齒輪減速電機采用新的優化設計，適用于各種運行環境，具有節省空間，承載能力高，調速方式精準多樣，經濟耐用，性價比高的優勢。廣泛應用于工業自動化、AGV小車
- 咨詢熱線：13570023444
-
-
產品詳情
-
聯系我們
■產品特點
◆產品系列齊全、外形美觀；
◆減速比分級精細：3～200任選；
◆結構緊湊、經久耐用、承載能力強；
◆體積小、大扭矩輸出、調速范圍寬；
◆低振動、低噪音、低能耗、維護成本低；
◆高效率、高密封性、使用壽命長；
◆可根據實際需求加工定制。
■規格參數
◆無刷電機性能
| 規格型號 | 90BLD200-24-30C | 90BLD200-310-30C | 90BLD400-48-30C | 90BLD400-310-30C | 90BLD750-48-30C | 90BLD750-310-30C |
| 減速箱 | GU□K | GU□K | GU□K | GU□K | GU□K | GU□K |
| 額定轉速（RPM） | 3000 | |||||
| 空載轉速（RPM） | 3800 | |||||
| 法蘭尺寸（mm） | 90x90 | |||||
| 機身長度L（mm） | 80 | 100 | 120 | |||
| 額定功率（W） | 200 | 400 | 750 | |||
| 輸入電壓（V） | DC24 | AC220 | DC48 | AC220 | DC48 | AC220 |
| 額定力矩（Nm） | 0.67 | 0.67 | 1.34 | 1.34 | 2.5 | 2.5 |
| 堵轉力矩（Nm） | 2.07 | 2.01 | 4.02 | 4.02 | 7.5 | 7.5 |
| 額定電流（A） | 10 | 1.09 | 10 | 2.18 | 16 | 4.09 |
| 最大電流（A） | 20 | 2.18 | 20 | 4.36 | 32 | 8.18 |
◆減速箱容許力矩（單位：N.m）
| 規格 | 減速比 | 3 | 3.6 | 5 | 6 | 7.5 | 10 | 15 | 18 | 20 | 25 | 30 | 36 | 40 | 50 | 60 | 75 | 90 | 100 | 120 | 150 | 180 | 200 |
| 200W |
電機轉速 3000RPM |
1.53 | 1.83 | 2.55 | 3.06 | 3.82 | 5.09 | 7.64 | 9.17 | 10.18 | 12.73 | 15.28 | 18.34 | 20.37 | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 25 |
| 400W | 3.06 | 3.67 | 5.09 | 6.11 | 7.64 | 10.19 | 15.28 | 18.34 | 20.37 | 25.47 | 30.56 | 36.67 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | |
| 750W | 5.73 | 6.88 | 9.55 | 11.46 | 14.33 | 17.91 | 26.86 | 32.23 | 33.43 | 41.78 | 44 | 44 | 44 | 44 | 44 | 44 | 44 | 44 | 44 | 44 | 44 | 44 |
■產品尺寸
■適配驅動器
|
通用型 無刷驅動器 |
型 號 | 峰值電流（A） | 額定電流（A） | 電壓（V） | 適配電機 | |
| BLD015A | 35 | 15 | VDC12～58 | ≤300W | ||
| BLD025A | 45 | 25 | VDC18～63 | ≤750W | ||
| BLD050A | 75 | 50 | VDC20～60 | ≤1500W | ||
|
通訊型 無刷驅動器 |
BLD03HR | 4 | 2 | VAC180～265 | ≤350W | |
| BLD05HR | 8 | 4 | VAC180～265 | ≤750W | ||

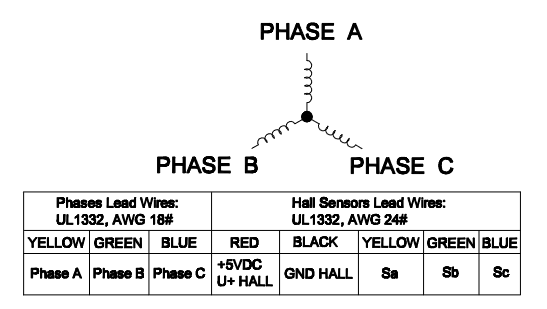

■接線定義
